- 技术原理
废气的处理包括收集、输送及净化设备处理，而良好的收集及输送是后续废气净化设备处理的先决条件。
（1）收集可以采用局部排风及全面通风。局部排风是利用局部气流直接在有害物质产生地点对其加以控制或捕集，不使其扩散到车间作业地带。与全面通风方法相比，具有排风量小、控制效果好等优点。因此在放散热、蒸汽或有害物质的 建筑物内，应首先考虑采用局部排风，只有不能采用局部排风或局部排风达不到标准要求时，再采用全面通风。
1）局部排风
工业废气处理中常用到的是密闭罩及外部吸气罩。
A 密闭罩可分为局部密闭罩，整体密闭罩及大容积密闭罩（密闭小室）。
其排风量为 L=L1+L2 (1-1)
式中 L1—物料下落时带入罩内的诱导空气量，m³/s；
L2—从孔口或不严密缝隙吸入的空气量，m³/s。
B 外部吸气罩是利用排风罩的抽吸作用，在有害发生地点造成一定的气流运动，将有害物吸入罩内，加以捕集；可分为圆形排风罩、矩形排风罩、侧吸罩及上吸式排风罩。
四周无边的圆形排风罩排风量为 L=（10x2+F）υx (1-2)
四周有边的圆形排风罩排风量为 L=0.75（10x2+F）υx (1-3)
方形或矩形排风罩排风量为 L=F×υ0 (1-4)
设在工作台上的侧吸罩排风量为 L=0.5（10x2+2F）υx (1-5)
上吸式排风罩排风量为 L=K×P×H×υx （m³/s）(1-6)
2）全面通风
全面通风效果取决于通风量的大小与通风气流组织。合理布置送、排风口和分配风量，选用相应的风口形式，以便用最小的通风量获得最佳的通风效果。在工业废气收集中，散发的有害物数量一般不能确定，全面通风量按换气次数确定。
L=nVf (1-7)
（2）输送管道内的压力损失
空气在风管内流动时的压力损失有两种形式：摩擦压力损失和局部压力损失。通过计算压损选择合适的风机才能起到合理的输送效果。
1）摩擦压力损失
根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：
R(沿)=(λ/4R) * (ν*ν/2) * ρ (1-8)
2）局部压力损失
局部压力可按下式计算：
R(局)=ξ*ρ*ν*ν/2 (1-9)

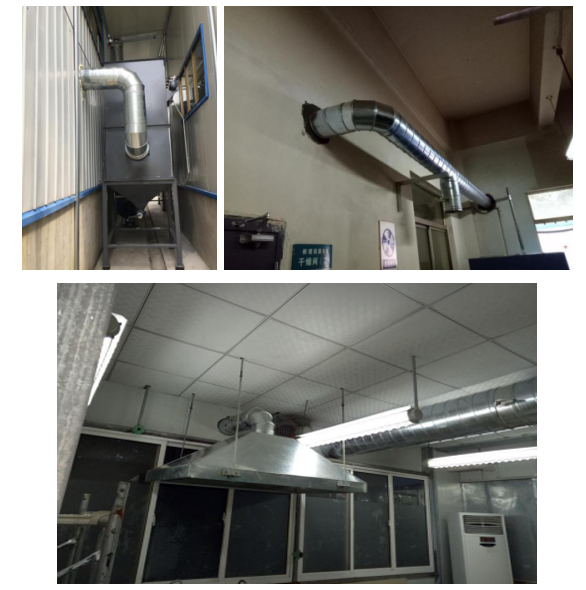

- 施工图例
